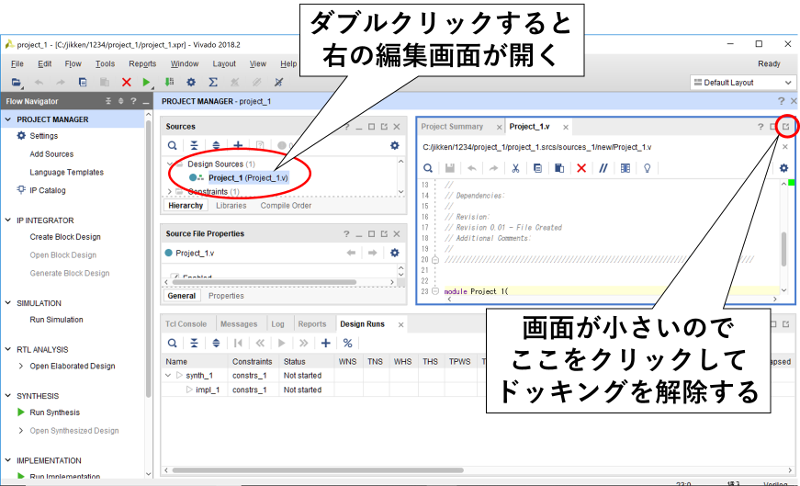

ソースファイル「project1.v」をダブルクリックして開きます．
右上端のマークをクリックしてfloat状態にすると，ソースファイルが独立して開きます．

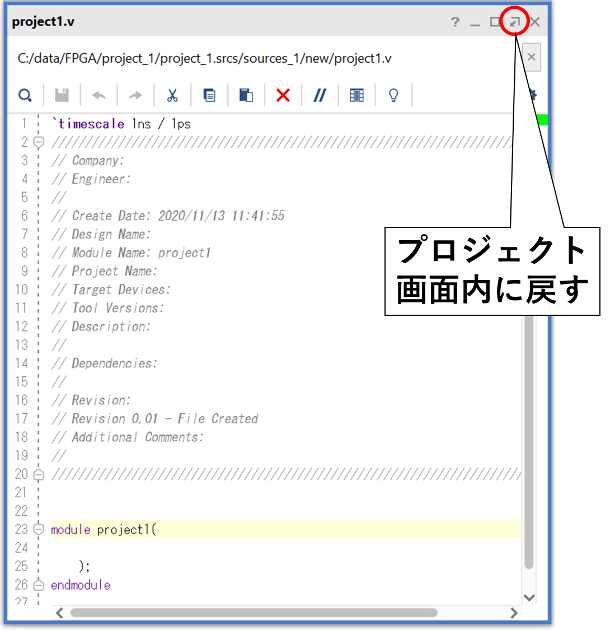

ソースファイルを独立して開いたところ． 元に戻したいときは，右上のマークをクリックします．
ソースファイル内の//の行はコメントです．その下のmodule以下がメイン部分となります．
ボード上に設置されているスライドスイッチで，LEDを点灯させます．

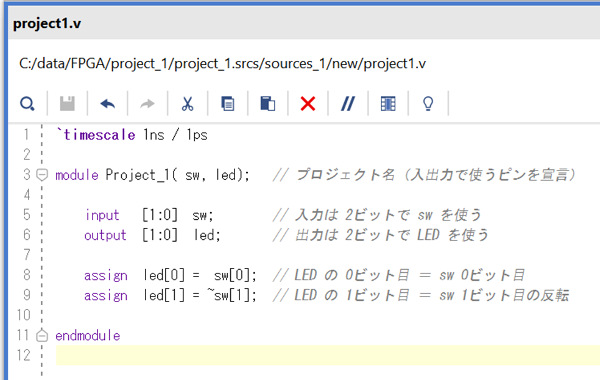

ソースファイルを次のように書き換えます． コメント欄は無くても大丈夫です． ソースはこちら
ソースで使う変数名 sw, led と，実機のピンの対応を確認・設定します．

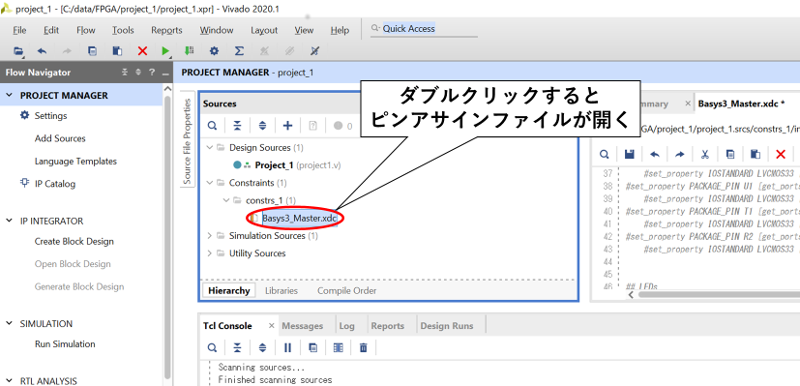

プロジェクト画面に戻り，Basys3_Master.xdcファイルを開きます．

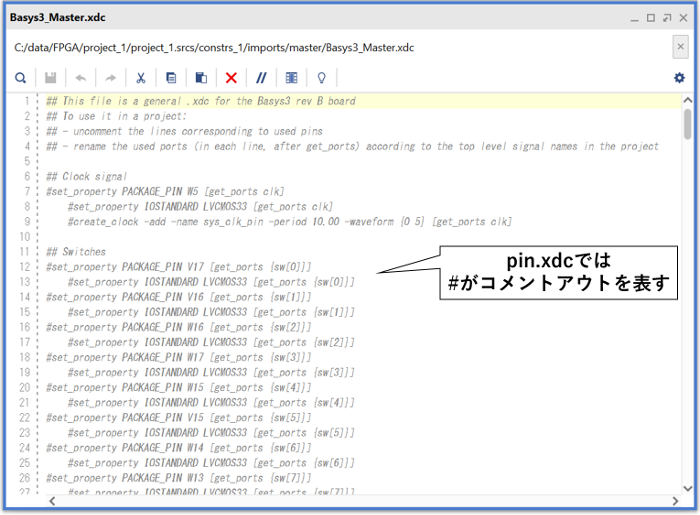

xdcファイルでは # がコメントアウトを表します．
次のようにコメントアウトをはずします．
編集したxdcファイルはこちら

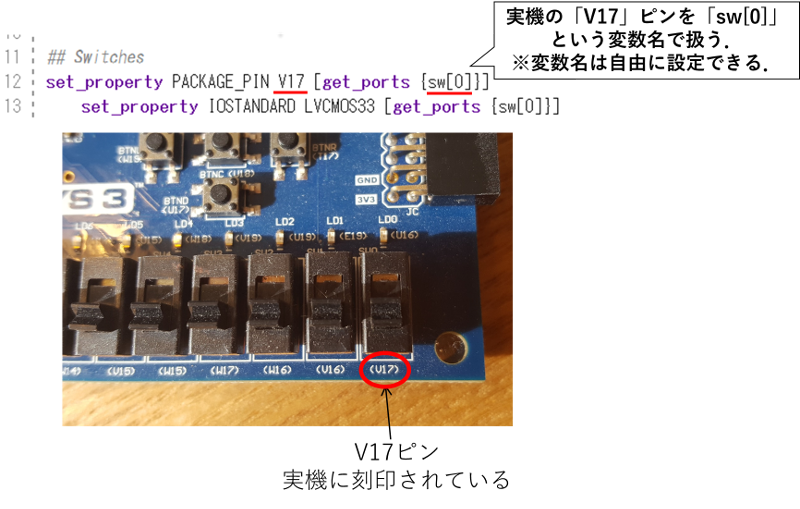

xdcファイルは実機のピンとソースファイルで扱う変数名の対応を記述しています．
