論理回路(4)

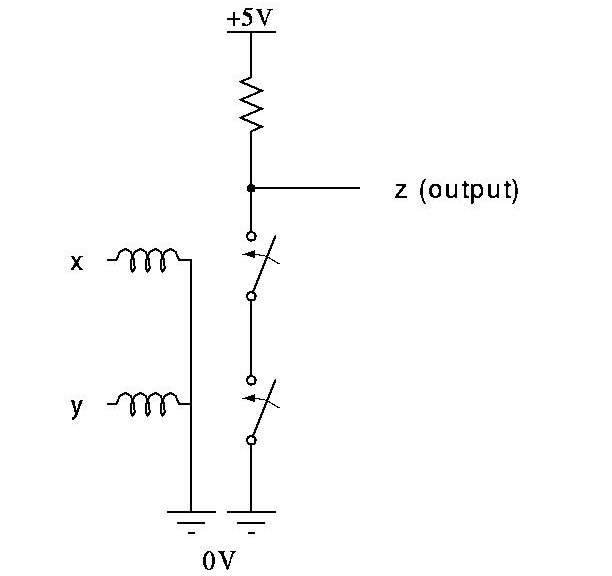

リレーの電磁石に電流を流すと、鉄片が電磁石に引き寄せられてスイッチがオ ンになる。電磁石の電流を切ると、バネの働きで鉄片は元の位置に戻り、スイッ チはオフになる。スイッチングがこれと逆になるリレーも作ることができる。 すなわち、電磁石が働いていない時はスイッチがオンになっていて、電磁石が 働くと鉄片が引き寄せられてスイッチがオフになるものである。 リレーを利用すると、下図のようにして NAND 回路を作ることができる:
