FPGAの実装形式である bit streamファイルを生成します．

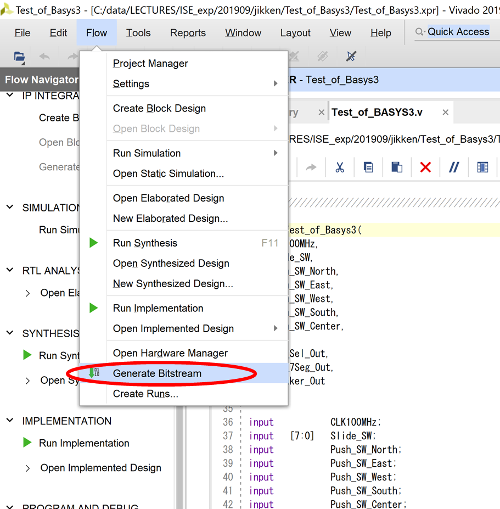

プロジェクト画面から「Flow」⇒「Generate Bitstream」を選択します．

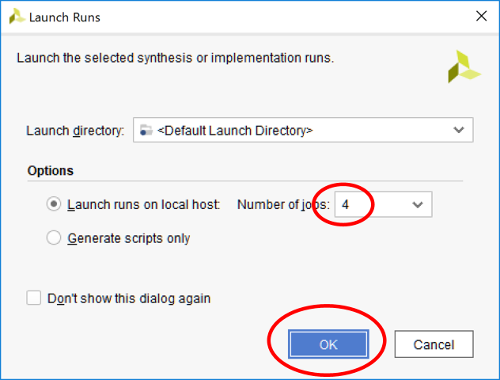

開いた画面で「Number of jobs」を最大数（PC環境によって変わります）にしてOK．
bit stram ファイルの生成が始まり右上のマークが回転します．

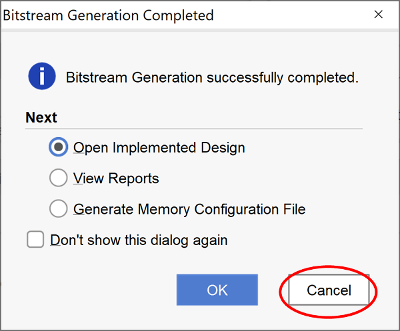

完了すると以下の画面が出るので「cancel」をクリックします．
実機に Bitstream File を送る準備をします．

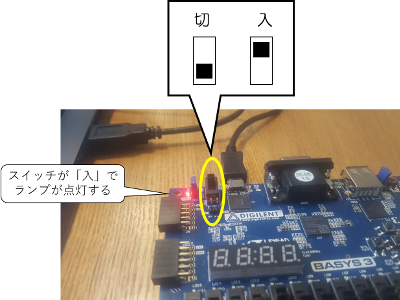

Basys3を接続して電源が入っていることを確認します．
次に「Flow」⇒「Open Hardware Maneger」を選択します．

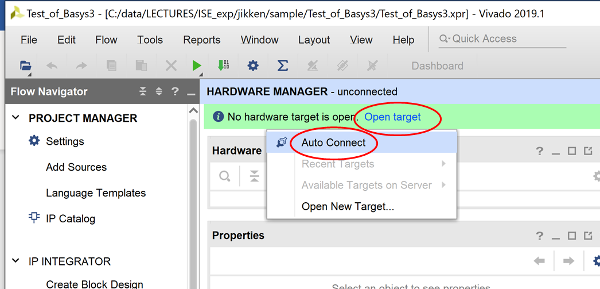

青い字で書かれた「Open Target」をクリックして「Auto Connect」を選択します．

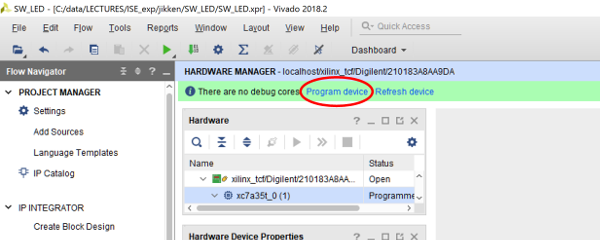

Basys3に接続されると，青い字で「Program device」と表示されるので，クリックします．

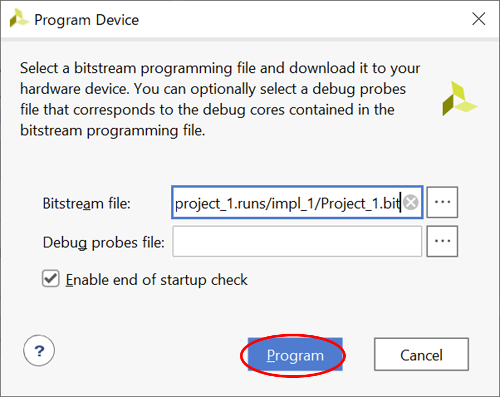

作成されたbitstreamファイルを選択します（拡張子は「.bit」通常は選択された状態になっています）．
プロジェクト名が project_1 の場合，bitstream fileの場所は，「.../project_1/project_1.runs/impl_1/」です．
別の場所のbitstreamファイルを選択する場合は，右の「…」をクリックします．
選択後，Programをクリック．
Basys3にbitstreamファイルを送信され，FPGA内の素子が配線され，実装が完了します．

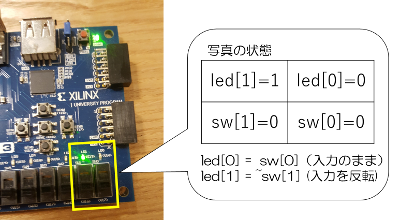

実装後，すぐに動作し，以下のような結果になります．
スライドスイッチを動かしてみましょう．
